Ersatz Druckleitung KW M1

Das Kraftwerk Meiringen I betreibt zwei Maschinen, welche mit Wasser ab dem Ausgleichsbecken Haselholz betrieben werden. Die bisherige Anlage bestand aus zwei weitgehend parallel verlaufenden Druckleitungsrohren, welche ihre Lebendauer erreicht hatten.


Als Ersatz wurde eine neue Druckleitung in den Dimensionen DN 1000 (GKF) und DN 800 (Guss, Flachstrecke), DN 700 (Guss, Steilstrecke) und DN 600 (Guss, Hochdruckstrecke) erstellt. Damit wurde ein optimales Preis-Leistungsverhältnis zwischen Investitionskosten und Druckverlust erreicht.


Das Ausgleichsbecken Haselholz wurde mit einem Armaturengebäude erweitert. In diesem sind die Messeinrichtungen, Rohrbruchsicherung und die Absperrsschützen verbaut. Die neu erstellte Spülvorrichtung für das Rechengut gewährleistet einen weitgehend autonomen Betrieb der neuen Rechenanlage.

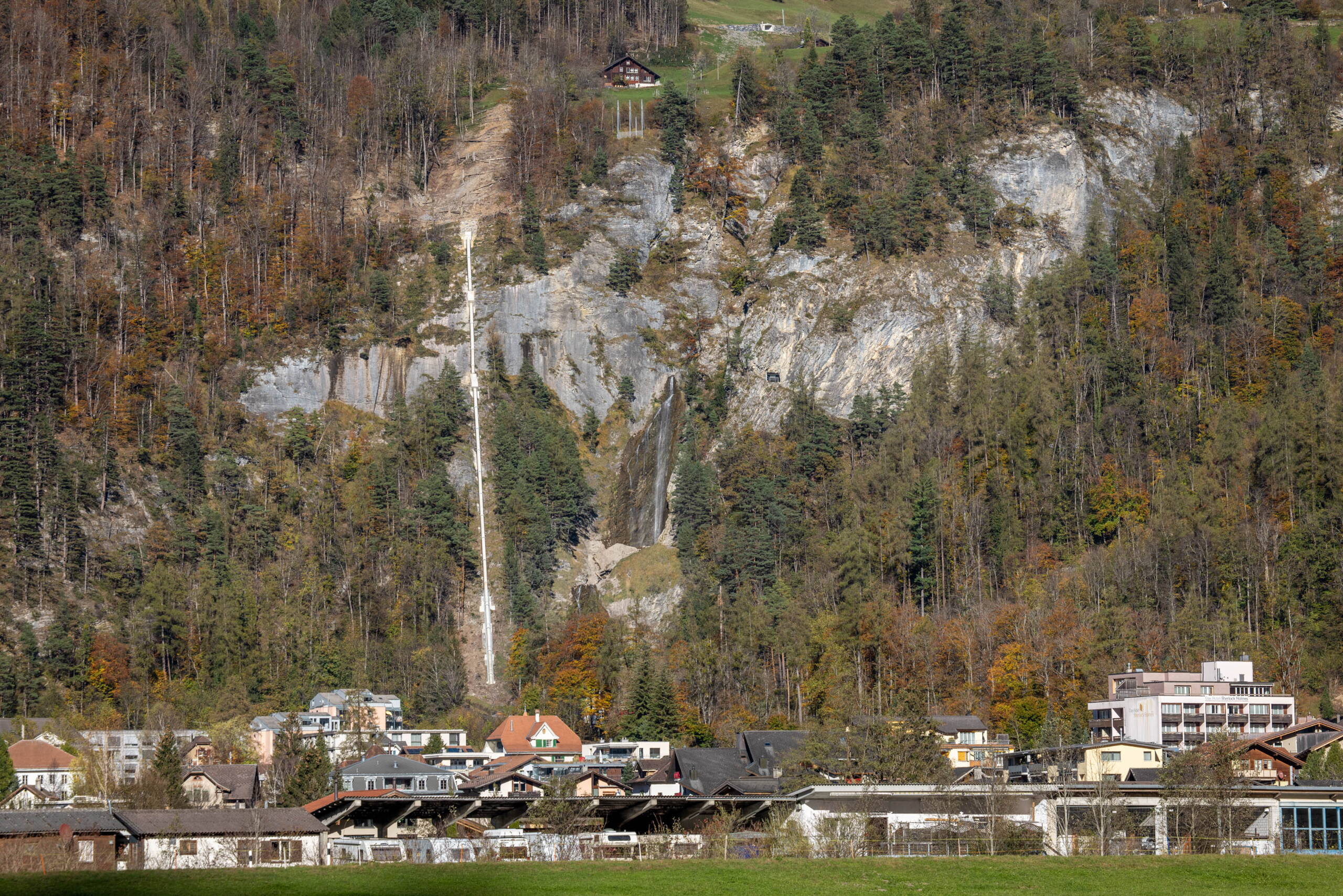

In der Flachstrecke wurde die Druckleitung erdverlegt, in der Steilstrecke überirdisch aufgeständert und über Rohrbrücken geführt. Der unterste Abschnitt bis zum Zentralengebäude ist wiederum flach, und die Leitung konnte in diesem Abschnitt auch erdverlegt ausgeführt werden.
